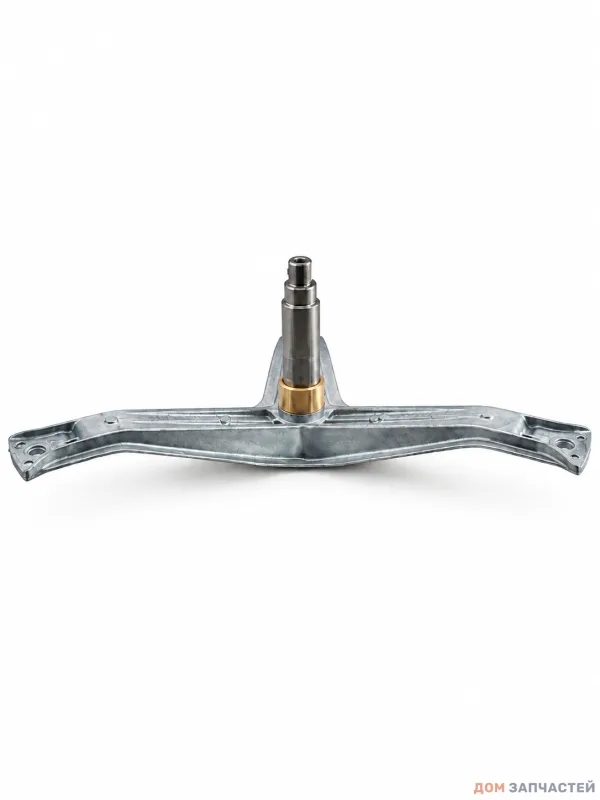

Крестовина барабана для стиральной машины Bosch, Siemens, Neff EBI COD745

Характеристики:

• Описание

  Крестовина барабана EBI COD745 предназначена для ремонта стиральных машин Bosch, Siemens и Neff с фронтальной загрузкой.

  Деталь крепится к задней части барабана и соединяет его с валом, который опирается на подшипники. Применяется при замене повреждённой крестовины Bosch 9000526193.

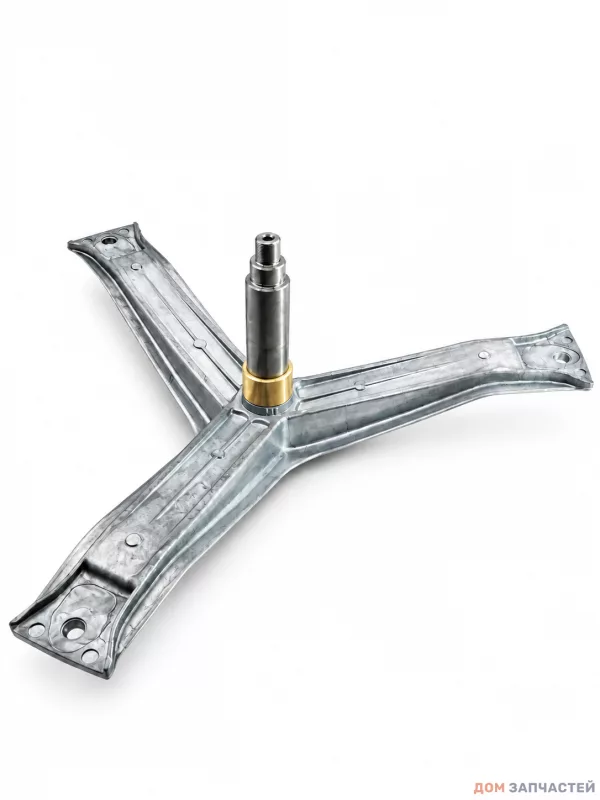

  Трёхлучевая опора барабана изготовлена из алюминиевого сплава и оснащена стальным валом с латунной втулкой под сальник.

  Посадочные диаметры под подшипники составляют 25 и 30 мм, наружный диаметр втулки — 35 мм.

  Шкив устанавливается на посадку с двумя лысками и закрепляется болтом М8.

  Крестовина с валом позволяет восстановить барабанный узел при сохранении исправного барабана.

  При подборе крестовины бака сверяют полный номер модели E-Nr, включая индекс после косой черты, форму лучей, расположение креплений и размеры вала. Во время ремонта проверяют состояние подшипников, сальника и посадочных мест.

  Технические характеристики

  Производитель: EBI.

  Артикул производителя: COD745 / COD.745.

  Тип детали: крестовина барабана с валом

  Тип загрузки: фронтальная.

  Количество лучей: 3.

  Диаметр посадки под наружный подшипник: 25 мм.

  Диаметр посадки под внутренний подшипник: 30 мм.

  Подшипники 6205 и 6206.

  Наружный диаметр втулки под сальник: 35 мм.

  .Резьба крепления шкива: М8.

  Материал крестовины: алюминиевый сплав EN AB-46100.

  Материал вала: сталь.

  Материал втулки под сальник: латунь.

  Коды взаимозамен

  Коды барабанов в сборе, используемые в каталогах при подборе ремонтной крестовины: 00684101, 684101, 00773699, 773699, 00710798, 00478125, 00476181, 00215113.

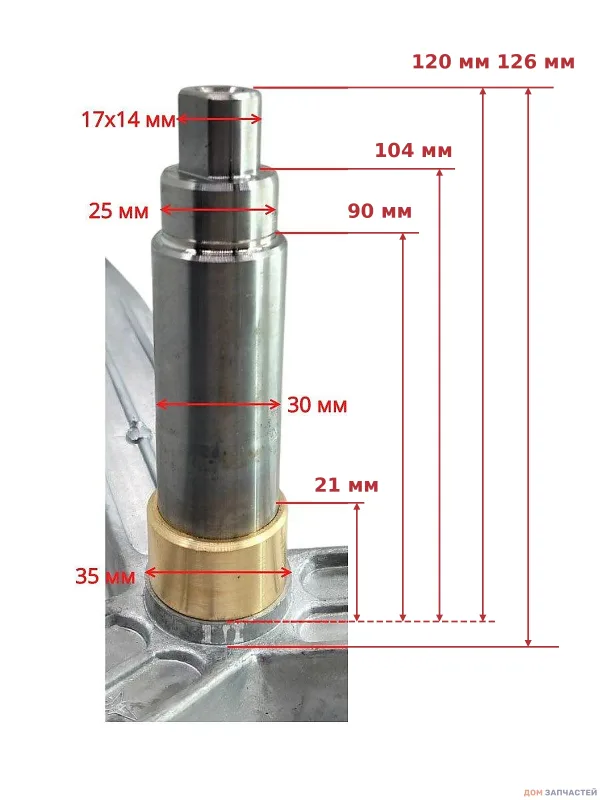

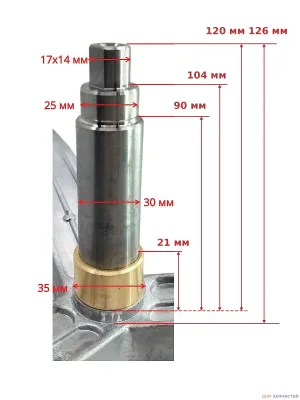

  Длина вала у крестовин может отличаться: в описаниях встречаются значения 116, 119, 120 или 123 мм.

  Почему так происходит:

  Разные способы замера.

  Одни производители меряют от площадки крестовины, другие — от начала втулки.

  Из‑за этого цифры не совпадают, хотя деталь может быть по сути одинаковой.

  Разные бренды. У производителей вроде EBI или SPD свои допуски и стандарты, поэтому длина тоже немного отличается.

  Оригинальный ориентир: Bosch за стандарт берут 120 мм — и измеряют именно от начала втулки.

• Коды замен
  COD745, COD.745, EBI745, EBI 745, SPD005BO, 88305013, 9000526193, 00301211, 301211.
• Устанавливают на модели
  Bosch: WAE24061EE/02, WAE24061EE/03, WAE24061EE/08, WAE24164OE/25, WAE24164OE/47, WAE24164OE/49, WAE24164OE/54, WAE24164OE/65, WAE24164OE/76, WAE24165OE/01, WAE24165OE/75, WAE24165OE/76, WAE24260EE/16, WAE24360EE/40, WAE24360EE/47, WAE24360EE/49, WAE24360EE/54, WAE24360EE/56, WAE24364OE/40, WAE24364OE/47, WAE24364OE/49, WAE24364OE/51, WAE24364OE/54, WAE24364OE/56, WAE24364OE/64, WAE24364OE/65, WAE24364OE/70, WAE24364OE/71, WAE24364OE/72, WAE24364OE/76, WAE24365OE/01, WAE24365OE/75, WAE24365OE/76, WAE24367EE/01, WAE24367EE/13, WAE24367EE/26, WAE24367EE/30, WAE24367EE/47, WAE24367EE/56, WAE24447OE/60, WAE24447OE/63, WAE24447OE/65, WAE24467OE/13, WAE24467OE/14, WAE24467OE/15, WAE24467OE/17, WAE24468OE/21, WAE24468OE/30, WAE24468OE/35, WAE24468OE/37, WAE24468OE/40, WAE24468OE/43, WAE24468OE/53, WAE24468OE/57, WAE24468OE/58, WAE24468OE/59, WAE24468OE/63, WAE24469OE/01, WAE24469OE/62, WAE24469OE/63, WAE2447PEE/27, WAE2447PEE/30, WAE2447PEE/31, WAE2447PEE/35, WAE2447PEE/37, WAE2447PEE/40, WAE2447PEE/43, WAE2447PEE/45, WAE2447PEE/48, WAE2447PEE/53, WAE2447XEE/01, WAE2447XEE/43, WAE2447XEE/54, WAE24488EE/27, WAE24488EE/30, WAE24488EE/35, WAE24488EE/37, WAE24488EE/43, WAE24488EE/45, WAE24488EE/48, WAE24488EE/53, WAE24489EE/01, WAE24489EE/08, WAE24489EE/24, WAE24489EE/31, WAE24489EE/35, WAE24489EE/41, WAE24489EE/43, WAE24489EE/48, WAE24489EE/54, WAE24489EE/57, WAE2448SOE/01, WAE2448SOE/62, WAE2448SOE/63. Siemens: WM12E020EE/16, WM12E144OE/29, WM12E144OE/31, WM12E144OE/47, WM12E144OE/54, WM12E144OE/56, WM12E144OE/65, WM12E144OE/70, WM12E144OE/71, WM12E144OE/76, WM12E145OE/01, WM12E145OE/75, WM12E145OE/76, WM12E221EE/06, WM12E221EE/08, WM12E222EE/08, WM12E222EE/15, WM12E222EE/24, WM12E226EE/15, WM12E226EE/24, WM12E226EE/26, WM12E226EE/32, WM12E347OE/01, WM12E347OE/75, WM12E347OE/76, WM12E444OE/22, WM12E444OE/24, WM12E444OE/35, WM12E444OE/43, WM12E444OE/45, WM12E444OE/53, WM12E444OE/54, WM12E444OE/55, WM12E444OE/57, WM12E444OE/60, WM12E444OE/63, WM12E447OE/01, WM12E447OE/63, WM12E447OE/65, WM12E467EE/01, WM12E467EE/08, WM12E467EE/21, WM12E467EE/24, WM12E467EE/31, WM12E467EE/35, WM12E467EE/43, WM12E467EE/48, WM12E467EE/54. Neff: W5320X0EU/01, W5320X0EU/05, W5320X0EU/10, W5320X0EU/14, W5320X0GB/05, W5320X0GB/10, W5320X0GB/14, W7320F2EU/02, W7320F2EU/22. Constructa: CWF12E260I/16, CWF12E261I/03, CWF12E261I/16, CWF12E261I/19.
