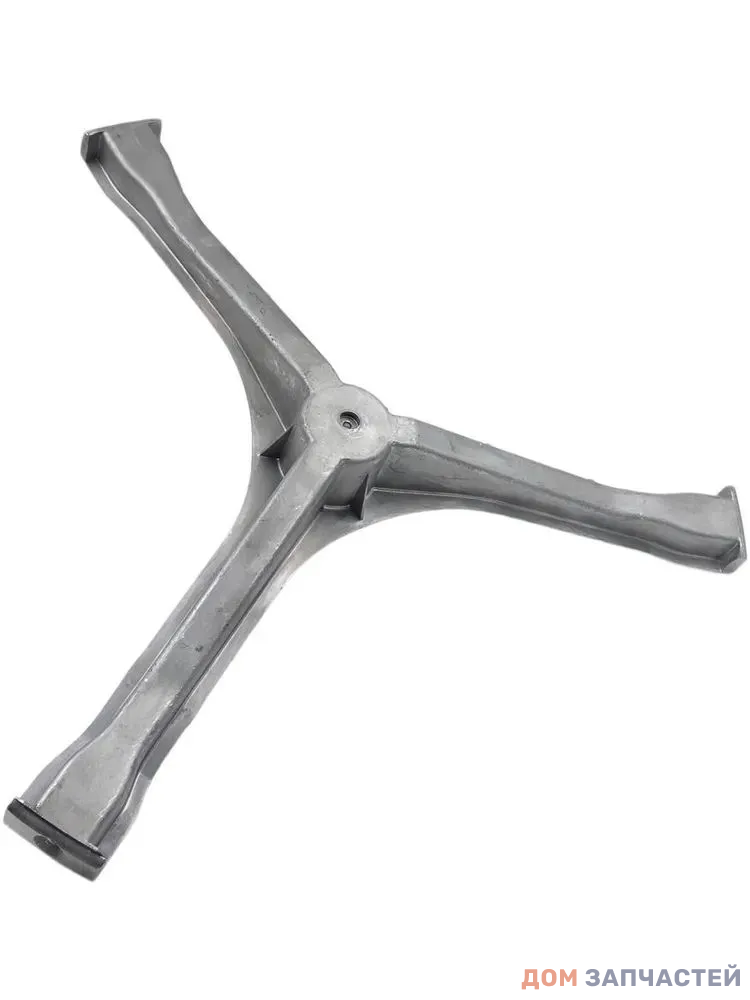

Крестовина барабана стиральной машины Midea, Leran, DEXP, Hansa 12338100000087

Характеристики:

• Описание

  Крестовина барабана для стиральной машины Midea соединяет барабан со шкивом и обеспечивает передачу вращения от приводного механизма.

  Трехлучевая конструкция закрепляется на задней стенке барабана.

  Крестовина для стиральной машины Leran формирует опору вращающегося узла и работает совместно с подшипниками 6203 и 6204.

  Опора барабана DEXP имеет вал с посадочными поверхностями под подшипники, сальник и приводной шкив. Крестовина стиральной машины Hansa рассчитана на крепление шкива центральным болтом М10.

  Крестовина 12338100000087 применяется в стиральных машинах Midea, Leran, DEXP и Hansa с соответствующей конструкцией барабана.

  Характеристики

  Тип: трехлучевая крестовина барабана

  Длина вала: 92 мм

  Посадка внутреннего подшипника: 17 мм

  Подшипник внутренний: 6203, 17×40×12 мм

  Посадка наружного подшипника: 20 мм

  Подшипник наружный: 6204, 20×47×14 мм

  Диаметр втулки под сальник: 25 мм

  Размер сальника: 25×50,75×10/12 мм

  Посадочное место шкива: 17×14 мм

  Крепление шкива: болт М10

  Крепление лучей к барабану: болты М8

  Расстояние между упорами подшипников: 54 мм

  Расстояние от центра вала до края луча: около 238 мм

• Коды замен
  1034517, MFS50-10301-302, MFS50-ES1002-A0712-302, MFS5010301302, 1994198, 4055059275, 4055210753.
• Устанавливают на модели
  Midea: ABWM508S7, ABWM610G2, MFC60-ES1001, MF80-60, MFE-50, MFE-50S, MFE-60, MFE-60S, MFE08-60, MFE50-S804, MFE50-S806, MFE60-S1006S, MFE60-S1008, MFE60-S1008S, MSLV510, MSLV610, MV-WM610E, MV-WM610E6, MV-WMF610E, MWM5101 Essential, MWM6103 Crown, WMF508, WMF510E.

  Leran: WMS 0851 W, WMS 1065 WD, WMS 14085 WD, WMS 16085 WD.

  DEXP: WM-F610NMA/WW.

  Hansa: AWD508L, AWS 5101 LH, AWS5101LH, AWS610DH, W 6100A2, WHB1038, WHB10381, WHB838, WHB8381, WHC 1038, WHC1038S, WHE 840, WHE 840 B, WHE 1041 B, WHE 1041 SC, WHR 1038 S, WHR 10381 S.

  Zarget: ZWA50S01.
